摘 要(yào / yāo)：随着工業自動化水平的提高，永磁同步伺服電機在現代化企業中的應用越來廣泛。實際工作中，經常出現伺服電機維修人員在更換電機軸承後，伺服電機無法恢複零點，仍需外委專業公司對伺服電機進行調零，導緻伺服電機維修費用增加，維修周期較長。伺服電機調零技術是伺服電機維修的關鍵技術，爲(wéi / wèi)了(le／liǎo)把關鍵技術掌握在自己手中，爲(wéi / wèi)了(le／liǎo)企業降低維修費用，某公司利用旋轉變壓器角度測量儀器掌握了(le／liǎo)永磁同步伺服電機調零技術。爲(wéi / wèi)讓更多的工程技術人員了(le／liǎo)解、掌握永磁同步伺服電機調零技術，現就利用旋轉變壓器角度測量儀調永磁同步伺服電機零點的技術，簡單介紹如下。
關鍵詞：永磁同步伺服電機；旋轉變壓器；角度測量儀
0引言
随着工業自動化水平的提高，伺服電機在現代化企業中的應用越來廣泛。實際工作中，經常出現伺服電機維修人員在更換電機軸承後，伺服電機無法回複零點，仍需外委專業公司對伺服電機進行調零，導緻伺服電機維修費用增加，維修周期較長。伺服電機調零技術是伺服電機維修的關鍵技術之一(yī / yì ／yí)，爲(wéi / wèi)了(le／liǎo)把關鍵技術掌握在自己手中，爲(wéi / wèi)了(le／liǎo)企業降低維修費用，某公司利用旋轉變壓器角度測量儀掌握了(le／liǎo)永磁同步伺服電機調零技術。爲(wéi / wèi)讓更多的工程技術人員了(le／liǎo)解、掌握伺服電機調零技術， 現以該公司EVA裝置包裝系統SEW電機型号：K77CM90M/BR/TF/RH1L/KK（擺臂）永磁同步交流伺服電機調零經驗爲(wéi / wèi)例介紹如下：

1  調零工作需準備材料

（1）旋轉變壓器角度測量儀器1台。

（2）直流24V電源，1塊，（輸入電壓AC 220V；輸出電壓DC 24V；輸出電流10-15A具體根據負載情況确定）。

（3）BV-500V-1.5mm²導線若幹。

（4）限流電阻0.5-3Ω左右，1隻（若無限流電阻可以用增加導線長度或螺栓代替）；

（5）數字萬用表1塊。

（6）額定電流10A或16A空氣開關1個；4A空開2個。

（7）交流220V  16A插排1個。

（8）伺服電機旋轉變壓器零點已動時，需準備同型号且性能完好的伺服電機1台。

（9）一(yī / yì ／yí)字、+字小口螺絲刀各1隻。

（10）内六方，1套。

2  伺服電機調零接線

2.1按供電回路圖接線

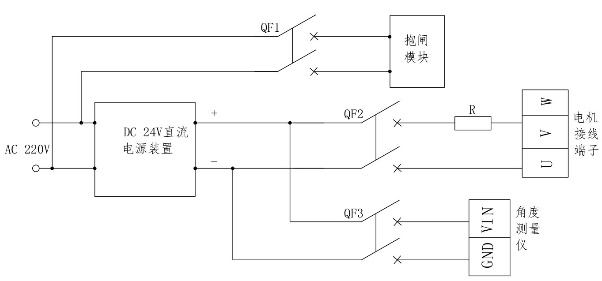

圖1供電回路圖

按圖1供電回路圖，完成相關設備的電源接線。接線後暫時不送電，根據調試步驟進行送電。

2.2旋轉變壓器接線

旋轉變壓器與旋轉變壓器測量儀按圖2完成接線^[1]。

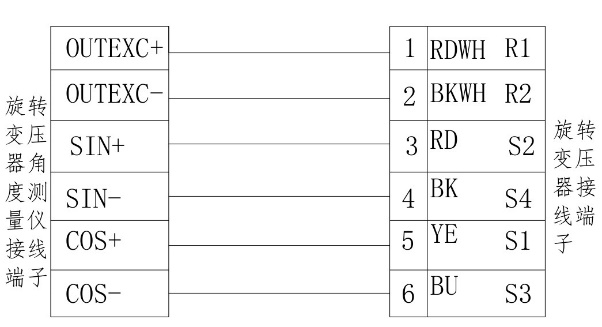

圖2 旋轉變壓器與角度測量儀接線圖

必須确保旋轉變壓器與旋轉變壓器測量儀之間的接線正确，否則有将會導緻設備損壞。必要(yào / yāo)時查看伺服電機說明書，以确保接線正确。

3   伺服電機調零方法

3.1檢查旋轉變壓器

    （1）按圖1、圖2完成設備接線。

（2）送上AC 220V電源。

（3）合上QF3旋轉變壓器測量儀電源空氣開關，給伺服調零儀供電。

（4）合上QF1伺服電機抱閘電源空氣開關，給抱閘送電。

（5）檢查确認伺服電機抱閘已松開，旋轉變壓器測量儀數碼管顯示當前角度值。

（6）緩慢均勻旋轉伺服電機轉子轉動幾圈，觀察旋轉變壓器測量儀是否随轉子轉動而均勻的0-359.9度範圍内變化。

（6）如果旋轉變壓器測量儀沒有亂閃或跳動，可以确認旋轉變壓器完好，可以開

展下一(yī / yì ／yí)步調零工作。

（7）如果旋轉變壓器測量儀亂閃或跳動，則判斷換旋轉變壓器故障，需更換性能完好旋轉變壓器後進行調零。

3.2限流電阻的選擇及定子繞組的電流計算

（1）伺服電機U、V定子繞組通入直流電，定子形成磁極吸引轉子永磁極，爲(wéi / wèi)伺服電機找機械零點提供磁場。

（2）通過定子繞組的直流電流一(yī / yì ／yí)般爲(wéi / wèi)伺服電機額定銘牌最大電流Imax的20%-50%，通過電流不允許超過伺服電銘牌标注的最大電流值Imax。

（3）如果限流電阻選擇過大，通入定子繞組的直流電流較小，定子磁極無法固定轉子磁極，無法自動找到伺服電機機械零點。

（4）電機定子繞組通過直流電流的計算方法；停交流220V電源後，拆開直流24V電源裝置+、-輸出側導線測量回路電阻值（包括導線阻值、限流電阻阻值、電機阻值）。根據公式I=U/R，計算出通過伺服電機U、V的直流電流值。

（6）某公司這台伺服電機，測量U、V電機繞組回路電阻值2.2Ω，串入0.5Ω的熱浸鋅螺栓代替限流電阻，回路總電阻2.7Ω，計算通過電機U、V箱繞組的直流電流24V/2.7Ω≈8.8A，電銘牌最大電流值Imax=40A,通過直流電流占伺服電機最大電流Imax的22%。

3.3正常伺服電機零點數據測量

   正常運行的伺服電機檢修前或需要(yào / yāo)檢修的伺服電機機械零點位置發生移動，需要(yào / yāo)找同型号性能完好的伺服電機對其測量旋轉變壓器機械零點和(hé / huò)伺服電機機械零點，爲(wéi / wèi)伺服電機檢修後調零準備參考點。

（1）按圖1、圖2完成設備接線。

（2）送上AC 220V電源。

    （3）合上QF3伺服電機調零電源空氣開關，旋轉變壓器測量儀顯示通電正常；

    （4）合上QF1空氣開關，伺服電機抱閘得電松開；

   （4）通過旋轉伺服電機轉子，調至旋轉變壓器測量儀顯示“0.0”度，找到旋轉變壓器的機械零點，如圖3。

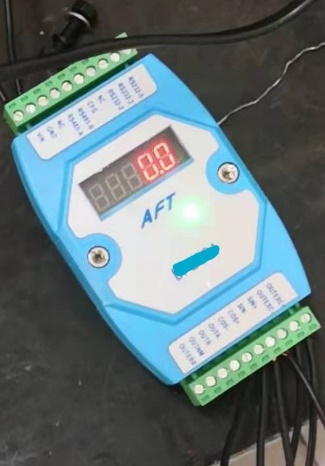

圖3 變壓器機械零點0.0

（5）合上QF2空氣開關，電機定子繞組U、V通入直流電，電機轉子自動轉動到一(yī / yì ／yí)定角度并把轉子抱死，找到伺服電機的機械零點，記錄下該型号電機旋轉變壓器機械零點與伺服電機機械零點的偏差角度“310.3”度，如圖4。

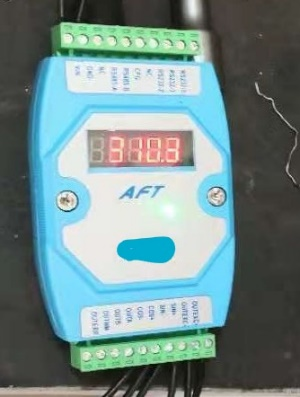

圖4偏差角度310.3

（6）如果伺服電機轉子如果沒有自動抱死，說明通入定子繞組的直流電流偏小，形成的磁場力無法固定轉子磁極。應逐步試着逐步減少限流電阻的阻值，增加通入電機U、V相繞組之間的電流值，直至通入直流電後電機轉子能自動鎖死爲(wéi / wèi)止。通入的直流電流，最大不能超過電機的允許電流Imax。

（7）旋轉伺服電機轉子，再次調至旋轉變壓器測量儀顯示“0.0”度。

（8）再次，合上QF2空氣開關，給伺服電機U、V相繞組通入直流24V電源。這時伺服電機轉子自動旋轉一(yī / yì ／yí)個角度并把轉子鎖“死”，旋轉變壓器測量儀如圖4顯示“310.3”度。310.3度是同型号伺服電機旋轉變壓器機械零點與伺服電機機械零點角度出廠偏差值。

3.4永磁同步伺服電機調零

（1）把需要(yào / yāo)調零點的伺服電機按圖1、圖2完成接線。

（2）送上交流220V電源。

    （3）合上QF3伺服電機定子繞組電源空氣開關，旋轉變壓器測量儀顯示通電正常。

    （4）合上QF1空氣開關，伺服電機抱閘得電松開。

（5）旋轉伺服電機轉子，不斷調整旋轉變壓器輸出角度，至旋轉變壓器測量儀顯示0.0度，找到旋轉變壓器的零點，如圖3所示。

（6）合上QF2空氣開關，給伺服電機U、V相繞組通入直流電機，這時伺服電機轉子，自動旋轉一(yī / yì ／yí)個角度後自動把伺服電機轉子抱死，伺服電機轉子無法轉動，找到伺服電機的機械零點。

（7）松開伺服電機旋轉變壓器左右兩側固定螺栓，如圖5所示。

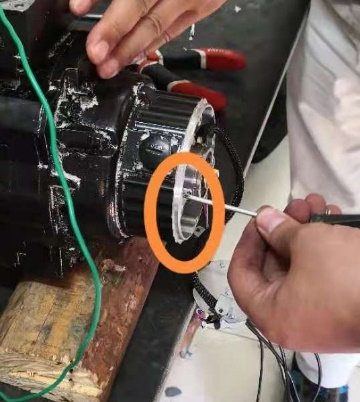

圖5 松開旋轉變壓器固定螺栓

（8）試着左右轉動旋轉變壓器，如圖6所示。

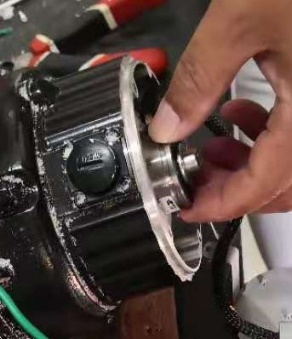

圖6轉動旋轉變壓器

調至旋轉變壓器測量儀顯示310.3度，這時該伺服電機旋轉變壓器機械零點與電機

的機械零點偏差角度回複出廠值，如圖4所示。

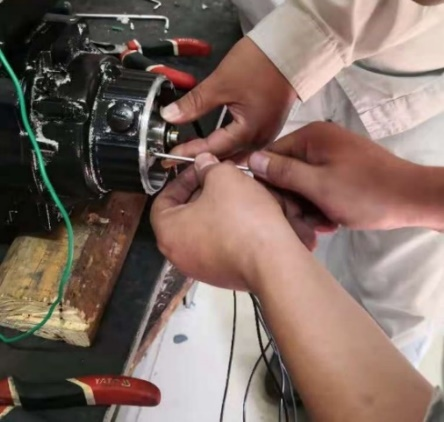

（9）緊固旋轉變壓器左右兩個固定螺栓。固定旋轉變壓器的過程中，旋轉變壓器角度很容易變動，所以要(yào / yāo)求兩人同時工作，一(yī / yì ／yí)人往裏面按住旋轉變壓器；一(yī / yì ／yí)人緊固旋轉變壓器固定螺栓。緊固時，盡量左右兩側均衡緊固；不要(yào / yāo)把一(yī / yì ／yí)個螺栓緊固到位，再緊固另一(yī / yì ／yí)個螺栓，如圖7所示。



圖7 固定旋轉變壓器

（10）拉開QF2空氣開關，把定子繞組U、V相繞組直流電源切斷；轉動伺服電機轉子至旋轉變壓器測量儀顯示0.0。

(11)合上QF2空氣開關，轉子自動轉動一(yī / yì ／yí)定角度，并鎖死。檢查旋轉變壓器測量儀是顯示“310.3”度，伺服電機調零工作結束，該伺服電機零點已回複出廠值。

（12）如果旋轉變壓器測量儀顯示偏離“310.3”，則按上述1-11步驟反複調試，直至3次以上合上QF2給伺服電機U、V繞組通道後旋轉變壓器測量儀均顯示與正常伺服電機顯示角度一(yī / yì ／yí)緻“310.3”度，伺服電機調零工作就了(le／liǎo)。該伺服電機零點已恢複出廠值，該電機可以正常使用了(le／liǎo)。

4 總結

永磁同步伺服電機，其基本結構包括定子、和(hé / huò)轉子（轉子上安裝永磁體）兩個部分；旋轉變壓器，其基本結構也是包括定子和(hé / huò)轉子兩個部分，旋轉變壓器的轉子固定在伺服電機的轉子上。

本技術是利用旋轉變壓器測量儀可以測量旋轉變壓器轉動角度的原理及磁極異性相吸的原理，完成了(le／liǎo)永磁同步伺服電機調零工作。首先，通過旋轉變壓器測量儀找到同型号性能完好的永磁同步伺服電機旋轉變壓器機械零點，通過伺服電機定子U/V兩相繞組通入足夠大的直流電後形成的固定磁極與吸引轉子磁極，依靠吸力把轉子牢牢固定，這時是旋轉變壓器測量儀會顯示一(yī / yì ／yí)個偏轉角度值。這個偏轉角度值就是永磁同步伺服電機調零點參考依據。然後，确定需要(yào / yāo)調零永磁同步伺服電機的機械零點，根據旋轉變壓器機械零點與伺服電機機械零點的偏轉角度值，定位旋轉變壓器的位置。最後，再對調整後的永磁同步伺服電機按正常永磁伺服電機的檢測方法進行複測，經過反複多次調整、複測後恢複永磁同步伺服電機出廠時的零點值，這樣就完成了(le／liǎo)永磁同步伺服電機的調零工作。

 外委維修一(yī / yì ／yí)台永磁同步伺服電機，維修費用約2000-3000元，維修費用較高。購買一(yī / yì ／yí)台旋轉變壓器角度檢測儀市場價不足1000元，兩位維修電工一(yī / yì ／yí)個上午就可以完成

1-2台伺服電機調零點工作。掌握永磁同步伺服電機調零技術後，通過自主維修大大降低伺服電機維修費用。通過旋轉變壓器角度測量儀實現永磁伺服電機調零點的技術，操作簡單、方便，在永磁同步伺服電機維修方面具有極大的實用推廣價值。把該項技術獻給需要(yào / yāo)了(le／liǎo)解永磁同步伺服電機調零工作的工程技術人員，僅供參考。由于作者水平有限，文中不當之處，懇請給予批評指正。
